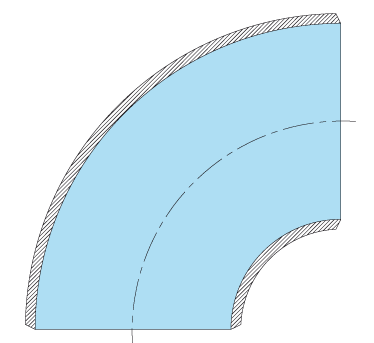

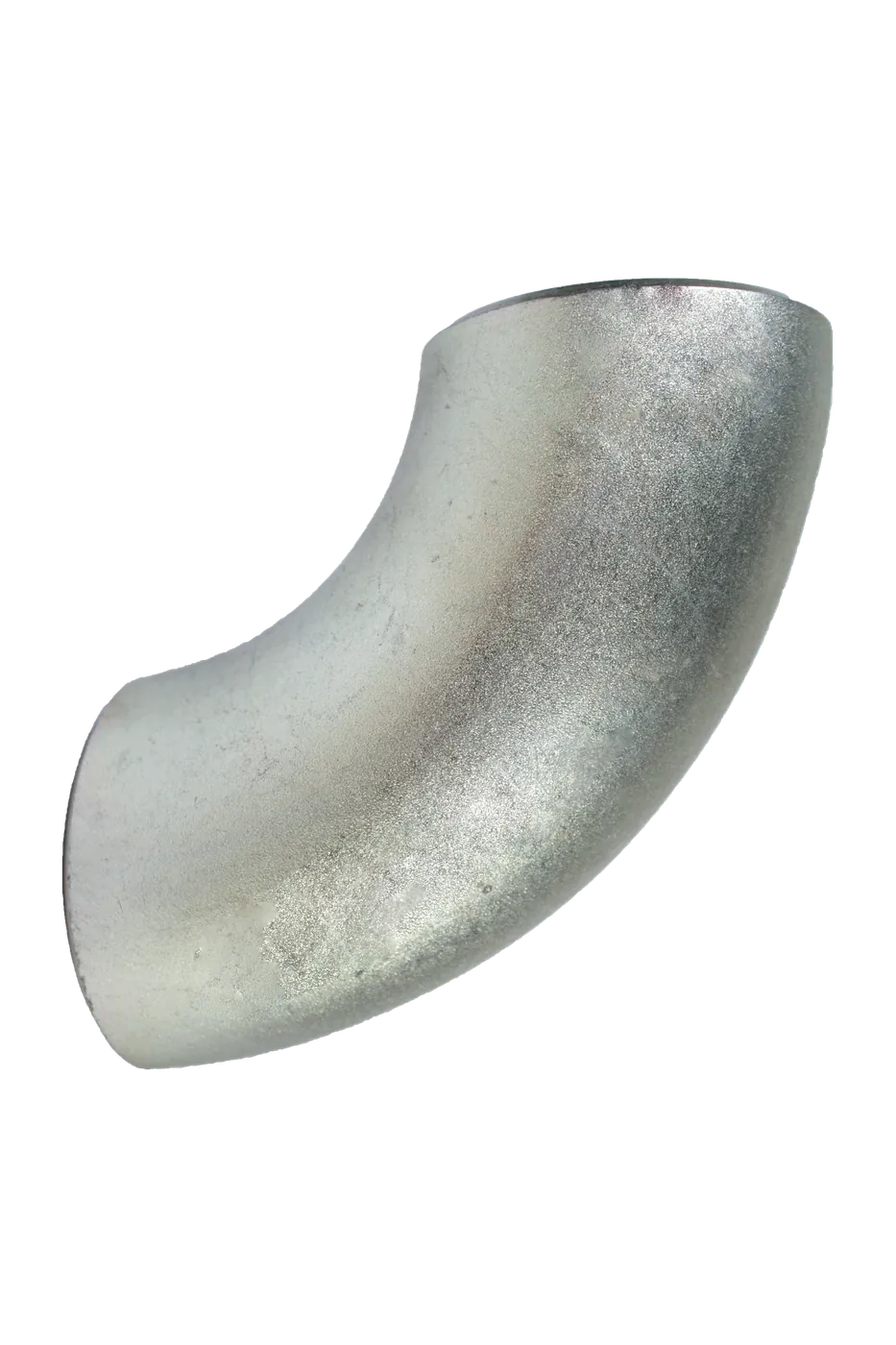

Coude 90° 3D à souder
Un coude à très grand rayon (3 fois le diamètre) pour les lignes où le fluide doit tourner le plus doucement possible. En acier S235 selon la norme européenne EN 10253-1, noir ou galvanisé.
Coude 90° à très grand rayon 3D, pour les lignes où turbulences et pertes de charge doivent rester minimales. Formé à froid à partir de tube sans soudure ou soudé en S235 selon EN 10253-1, noir ou galvanisé.
- Angle
- 90°
- Rayon de cintrage
- 3D
- Plage de dimensions
- Ø 21,3 à 323,8 mm
- Épaisseur
- 2 à 7,1 mm
- Nuance d’acier
- S235
- Norme
- EN 10253-1
- Fabrication
- Sans soudure, Soudé
- Finition
- Galvanisé, Noir
- Références catalogue
- 56
NouveautéRaccords en inox bientôt disponibles.
Ajoutez les références dont vous avez besoin à votre liste de devis. Nous répondons sous un jour ouvré.
Moins de pertes de charge, moins d’usure
Avec un rayon de cintrage de 3 fois le diamètre, le coude 3D réduit les turbulences et les pertes de charge par rapport à un coude 1.5D. Il limite aussi l’érosion à l’extrados quand le fluide transporte des particules. C’est un bon choix pour les réseaux d’eau, d’irrigation, d’air comprimé ou de protection incendie, et partout où les coudes se succèdent.
Nos coudes 90° 3D sont formés à froid à partir de tube sans soudure ou soudé en S235, selon la norme EN 10253-1. Ils sont proposés noirs, à peindre ou à protéger sur chantier, ou galvanisés pour les installations exposées à l’humidité. Épaisseurs : 2 à 7,1 mm.
Pour un réseau dimensionné en ASME (pouces, schedules), voyez le coude 90° 1.5D A234 WPB.
Fiche technique
Dimensions, nuances, épaisseurs et finitions sont tirées directement de notre catalogue de références commandables.
Nuances disponibles
Épaisseurs disponibles
Revêtement et finition
Certificats
Certificat de réception EN 10204 3.1 délivré avec chaque expédition. Rapports CND, de dureté et d’épreuve hydrostatique disponibles sur demande.
56 références disponibles
Toutes les références commandables de ce type de produit, avec leur désignation complète. Ouvrez une référence pour voir sa fiche technique et les raccords compatibles.
Besoin d’une dimension ou d’une épaisseur hors standard ? Envoyez-nous votre plan →
Secteurs d’application
Pétrole
Gaz naturel
Chimie
Production d’énergie
Construction navale
Distribution d’eau
Nucléaire
Traitement des déchets
Normes de fabrication
Fabriqué selon les normes dimensionnelles et matière suivantes. Certificat de réception selon EN 10204.
EN 10253-1
Norme européenne des raccords à souder bout à bout, partie 1 : acier au carbone sans exigences de contrôle spécifiques.
Questions fréquentes
Quelle différence entre un coude 3D et un coude 1.5D ?
Le rayon : 3 fois le diamètre contre 1,5 fois. Le coude 3D est plus encombrant, mais le fluide y perd moins de pression et use moins la paroi. Le coude 1.5D reste le standard quand la place est comptée.
Peut-on souder un coude galvanisé ?
Oui, en retirant le zinc sur la zone de soudure (meulage ou brossage) et en soudant dans un endroit bien ventilé, car les fumées de zinc sont toxiques. Après soudure, la zone se protège avec une peinture riche en zinc.
Sans soudure ou soudé : lequel choisir ?
Les deux respectent la norme EN 10253-1. Le coude sans soudure, formé à partir de tube sans soudure, est souvent préféré pour les fluides sous pression ; le coude soudé convient très bien aux réseaux courants d’eau et de chauffage.
