Té égal à souder
Un té à trois sorties de même diamètre, pour créer une dérivation à 90° ou réunir deux flux. Fabriqué selon ASME B16.9 en A234 WPB et selon EN 10253-1 en S235.

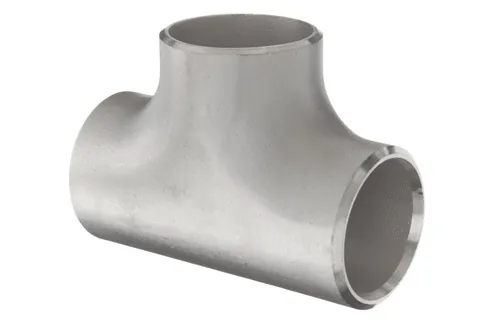

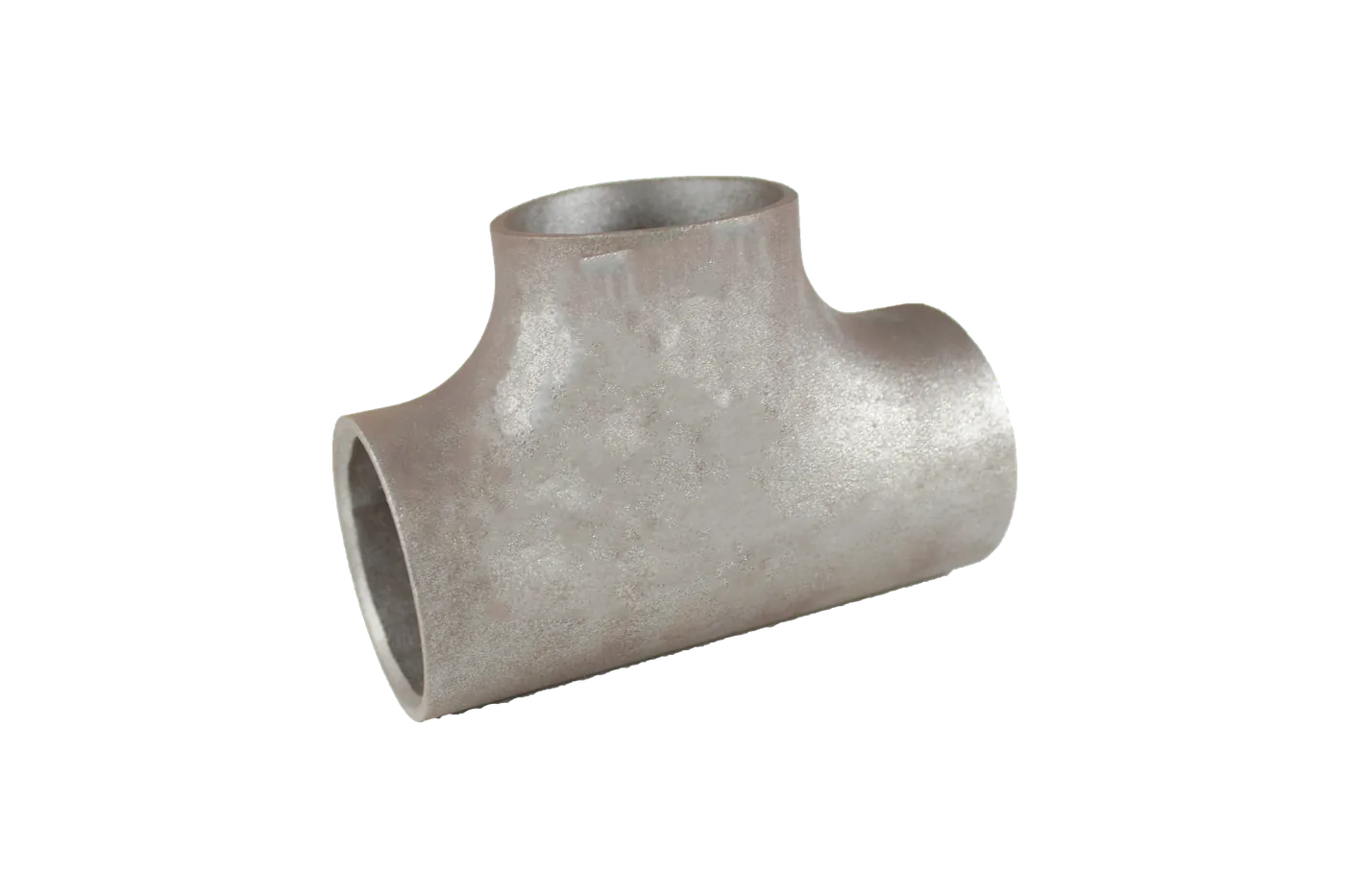

Té égal à souder bout à bout, avec trois sorties identiques, pour diviser ou réunir un flux. Fabriqué à partir de tube sans soudure ou soudé, selon ASME B16.9 (A234 WPB) et EN 10253-1 (S235).
- Plage de dimensions
- Ø 60,3 à 219,1 mm
- Épaisseur
- 2,9 à 6,3 mm, STD, XS
- Nuance d’acier
- A234WPB, S235
- Norme
- ASME B16.9, EN 10253-1
- Fabrication
- Sans soudure, Soudé
- Finition
- Galvanisé, Noir, Peint
- Références catalogue
- 42
- Marquage
- Marquage par micro-percussion
- Emballage
- Palettes, cartons
NouveautéRaccords en inox bientôt disponibles.
Ajoutez les références dont vous avez besoin à votre liste de devis. Nous répondons sous un jour ouvré.
Dériver ou réunir un flux
Le té égal crée un piquage à 90° de même diamètre que la ligne principale. Il sert à alimenter une nouvelle branche, à réunir deux arrivées, ou à placer un instrument, une purge ou une vanne de dérivation.
Comparé à un piquage soudé directement sur le tube, un té à souder garde une épaisseur maîtrisée autour de la sortie et ne demande que des soudures bout à bout, plus simples à contrôler. Nos tés existent en A234 WPB selon ASME B16.9 (STD ou XS, peints) et en S235 selon EN 10253-1 (noirs ou galvanisés), Ø 60,3 à 219,1 mm.
Si la dérivation est plus petite que la ligne, associez le té à une réduction concentrique sur la sortie.
Fiche technique
Dimensions, nuances, épaisseurs et finitions sont tirées directement de notre catalogue de références commandables.
Nuances disponibles
Épaisseurs disponibles
Revêtement et finition
Certificats
Certificat de réception EN 10204 3.1 délivré avec chaque expédition. Rapports CND, de dureté et d’épreuve hydrostatique disponibles sur demande.
42 références disponibles
Toutes les références commandables de ce type de produit, avec leur désignation complète. Ouvrez une référence pour voir sa fiche technique et les raccords compatibles.
Besoin d’une dimension ou d’une épaisseur hors standard ? Envoyez-nous votre plan →
Secteurs d’application
Pétrole
Gaz naturel
Chimie
Production d’énergie
Construction navale
Distribution d’eau
Nucléaire
Traitement des déchets
Normes de fabrication
Fabriqué selon les normes dimensionnelles et matière suivantes. Certificat de réception selon EN 10204.
ASME B16.9
Raccords à souder bout à bout forgés en usine. Référence nord-américaine pour les dimensions et les tolérances.
EN 10253-1
Norme européenne des raccords à souder bout à bout, partie 1 : acier au carbone sans exigences de contrôle spécifiques.
Questions fréquentes
Proposez-vous des tés réduits ?
Nos références standard sont des tés égaux. Pour une dérivation plus petite, on associe un té égal et une réduction. Les tés réduits sont possibles sur plan : envoyez-nous votre spécification.
Un té égal peut-il servir à réunir deux flux ?
Oui, il fonctionne dans les deux sens. Pour deux flux qui se rejoignent, on fait arriver les deux branches par les côtés opposés et on sort par la troisième.
Quels documents accompagnent la livraison ?
Le certificat de réception EN 10204 3.1, avec le numéro de coulée marqué sur chaque pièce.
