Cap et fond à souder

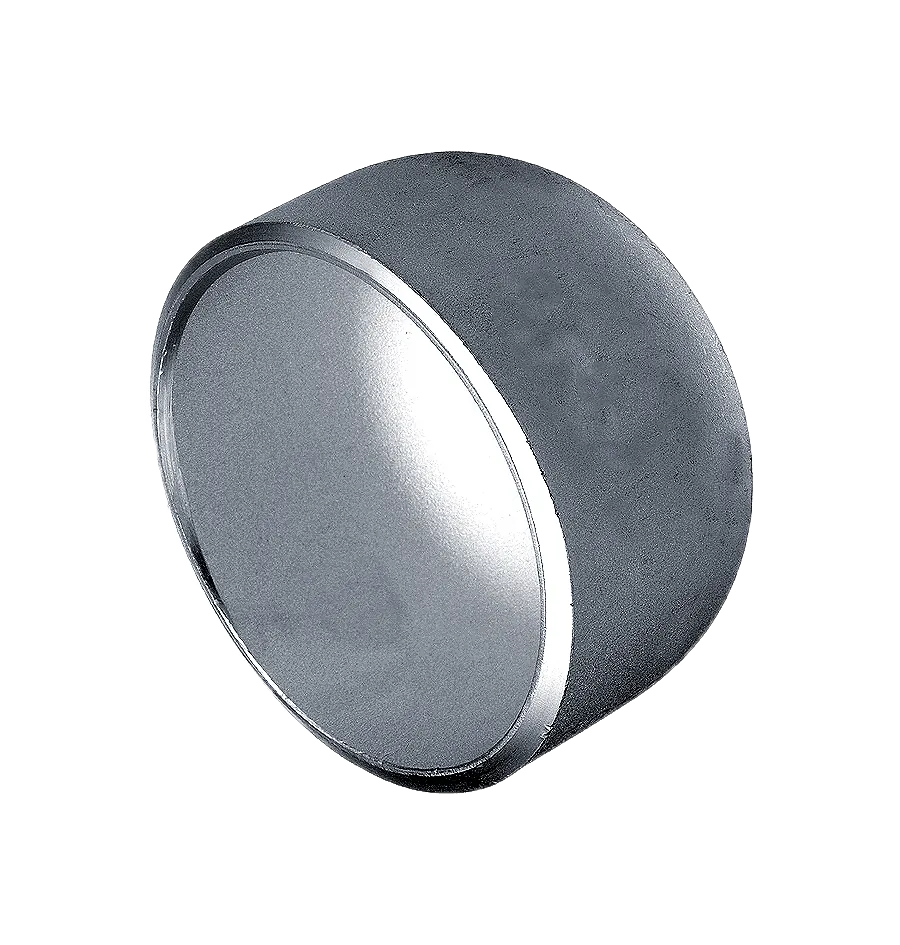

Le cap (ou fond bombé) ferme l’extrémité d’une tuyauterie par une soudure bout à bout. ASME B16.9 en A234 WPB et EN 10253-1 en S235, noir, galvanisé ou peint.
Caps et fonds à souder bout à bout pour fermer une ligne de tuyauterie. EN 10253-1 en S235 (noir ou galvanisé) et ASME B16.9 en A234 WPB (STD ou XS, peint).
- Plage de dimensions
- Ø 21,3 à 219,1 mm
- Épaisseur
- 2 à 6,3 mm, STD, XS
- Nuance d’acier
- A234WPB, S235
- Norme
- ASME B16.9, EN 10253-1
- Finition
- Galvanisé, Noir, Peint
- Références catalogue
- 72
- Marquage
- Marquage par micro-percussion
- Emballage
- Palettes, cartons
- Certificat
- EN 10204 : certificat 3.1 / relevé 2.2
NouveautéRaccords en inox bientôt disponibles.
Ajoutez les références dont vous avez besoin à votre liste de devis. Nous répondons sous un jour ouvré.
Fermer une ligne proprement et durablement

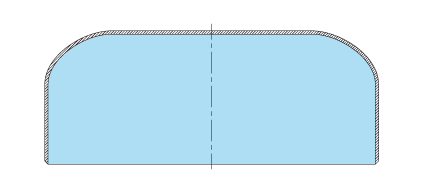

Le cap se soude au bout d’un tube pour le fermer : fin de collecteur, attente pour une extension future, bouteille de purge ou de décantation. Sa forme bombée répartit la pression bien mieux qu’une tôle plate soudée.
Contrairement à un bouchon vissé ou à une bride pleine, le cap ne crée aucun point de fuite : la fermeture est définitive et se contrôle comme les autres soudures de la ligne.
Nos caps existent en A234 WPB selon ASME B16.9 (STD ou XS, peints) et en S235 selon EN 10253-1 (noirs ou galvanisés), Ø 21,3 à 219,1 mm.
Fiche technique
Dimensions, nuances, épaisseurs et finitions sont tirées directement de notre catalogue de références commandables.
Nuances disponibles
Épaisseurs disponibles
Revêtement et finition
Certificats
Certificat de réception EN 10204 3.1 délivré avec chaque expédition. Rapports CND, de dureté et d’épreuve hydrostatique disponibles sur demande.
72 références disponibles
Toutes les références commandables de ce type de produit, avec leur désignation complète. Ouvrez une référence pour voir sa fiche technique et les raccords compatibles.
Besoin d’une dimension ou d’une épaisseur hors standard ? Envoyez-nous votre plan →
Secteurs d’application
Pétrole
Gaz naturel
Chimie
Production d’énergie
Construction navale
Distribution d’eau
Nucléaire
Traitement des déchets
Normes de fabrication
Fabriqué selon les normes dimensionnelles et matière suivantes. Certificat de réception selon EN 10204.
ASME B16.9
Raccords à souder bout à bout forgés en usine. Référence nord-américaine pour les dimensions et les tolérances.
EN 10253-1
Norme européenne des raccords à souder bout à bout, partie 1 : acier au carbone sans exigences de contrôle spécifiques.
Questions fréquentes
Quelle différence entre un cap et un fond bombé ?
Ce sont deux noms pour la même pièce : une calotte bombée qui ferme le tube. « Cap » est le terme de l’ASME B16.9, « fond » celui de l’usage français.
Cap ou bride pleine ?
La bride pleine se démonte, le cap non. Si la ligne doit être rouverte ou prolongée régulièrement, choisissez une bride ; pour une fermeture définitive, le cap est plus simple et sans joint.
Comment choisir l’épaisseur ?
Comme pour les autres raccords : la même épaisseur que le tube. Indiquez le tube dans votre demande de devis si vous avez un doute.
