Dimensions des tés égaux à souder : ASME B16.9 et EN 10253-1
Les cotes centre-face de nos tés égaux, de 2" à 8", dans les deux normes, avec la longueur hors tout du passage, l’épaisseur et le poids.
Lire les cotes d’un té

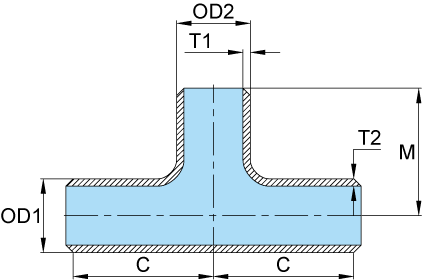

La cote C va du centre du té au plan d’une extrémité du passage, la cote M du centre à la dérivation. Sur un té égal, les trois sorties ont le même diamètre et C = M. Nos fiches EN 10253-1 appellent cette cote F.
Tés égaux ASME B16.9
En A234 WPB, peints, de 2" à 8".
| NPS | Ø ext. D (mm) | Cote C = M (mm) | Passage 2 × C (mm) |
|---|---|---|---|
| 2" | 60,3 | 64 | 128 |
| 2½" | 73,0 | 76 | 152 |
| 3" | 88,9 | 86 | 172 |
| 4" | 114,3 | 105 | 210 |
| 5" | 141,3 | 124 | 248 |
| 6" | 168,3 | 143 | 286 |
| 8" | 219,1 | 178 | 356 |
Tés égaux selon ASME B16.9 : C (passage) et M (dérivation) sont les cotes centre-face. Tolérance ± 2 mm.
Tés égaux EN 10253-1
En S235, noirs ou galvanisés, de 60,3 à 219,1 mm.
| NPS | Ø ext. D (mm) | Cote F (mm) | Épaisseur T (mm) | Poids (kg) |
|---|---|---|---|---|
| 2" | 60,3 | 64 | 2,9 | 1,10 |
| 2½" | 76,1 | 76 | 2,9 | 1,50 |
| 3" | 88,9 | 86 | 3,2 | 2,20 |
| 4" | 114,3 | 105 | 3,6 | 4,30 |
| 5" | 139,7 | 124 | 4,0 | 6,20 |
| 6" | 168,3 | 143 | 4,5 | 9,00 |
| 8" | 219,1 | 178 | 6,3 | 19,70 |
Tés égaux selon EN 10253-1, en S235 : F est la cote centre-face, identique sur les trois sorties.
Ce qui change entre les deux normes
Pour une même taille, la cote centre-face est la même : 64 mm en 2", 105 mm en 4", 178 mm en 8". Seuls les diamètres extérieurs diffèrent en 2½" (76,1 en EN, 73,0 en ASME) et en 5" (139,7 contre 141,3) : choisissez le té dans la série de votre tube.
Pour une dérivation plus petite que la ligne, on associe un té égal et une réduction concentrique sur la sortie. Les tés réduits se fabriquent sur plan.
Dimensions par taille
Normes
- ASME B16.9 : tés égaux, cotes et tolérances.
- EN 10253-1 : tés égaux en acier non allié.
Questions fréquentes
Quelle est la longueur d’un té égal 4" ?
210 mm entre les faces du passage (2 × 105 mm), dans les deux normes.
C et M sont-ils toujours égaux ?
Sur un té égal, oui. Sur un té réduit, la cote M vers la dérivation est différente.
Fabriquez-vous des tés réduits ?
Sur plan. En standard, nous proposons un té égal et une réduction.
