Cap et fond bombé à souder DN 65 (2½") : dimensions et références
Cap et fond bombé à souder DN 65 (2½"), Ø 76,1 / 73,0 mm : les cotes dans les deux normes, l’épaisseur, le poids et les 6 références disponibles.

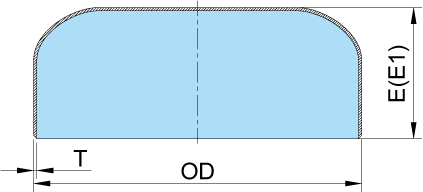

Cotes ASME B16.9 et EN 10253-1
| ASME B16.9 | EN 10253-1 | |
|---|---|---|
| Diamètre extérieur (mm) | 73,0 | 76,1 |
| Hauteur du cap (mm) | 38 (E), 51 (E1) au-delà de 7,11 mm d’épaisseur | 38 (K2) |
| Hauteur du fond bombé (mm) | – | 18,5 (K1) |
| Épaisseur (mm) | STD 5,16 · XS 7,01 | 2,9 (S235) |
| Poids indicatif (kg) | STD 0,39 · XS 0,53 | cap 0,34 · fond 0,16 |
Dimensions en mm. Tolérances et définitions des cotes dans le tableau complet.
Attention au diamètre extérieur : 76,1 mm en EN 10253-1 (série EN 10220), 73,0 mm en ASME B16.9 (série ASME B36.10). Le raccord se choisit dans la série du tube.
Références disponibles
| Référence | Norme | Article | Épaisseur | Nuance | Finition | Fabrication |
|---|---|---|---|---|---|---|
| C173STDP | ASME B16.9 | Caps à souder | STD | A234 WPB | Peint | – |
| C173XSP | ASME B16.9 | Caps à souder | XS | A234 WPB | Peint | – |
| C176G | EN 10253-1 | Caps à souder | 2,9 | S235 | Galvanisé | – |
| C176N | EN 10253-1 | Caps à souder | 2,9 | S235 | Noir | – |
| DE76G | EN 10253-1 | Fond à souder | 2,9 | S235 | Galvanisé | – |
| DE76N | EN 10253-1 | Fond à souder | 2,9 | S235 | Noir | – |
6 références de cette taille au catalogue. Cliquez une référence pour sa fiche et l’ajouter à votre devis.
Voir tout le catalogue → Toutes les références de la famille
Autres tailles
Caps et fonds bombés
Questions fréquentes
Quelle est la hauteur d’un cap 2½" ?
38 mm en ASME B16.9 (51 mm au-delà de 7,11 mm d’épaisseur), 38 mm en EN 10253-1.
En quelles finitions existe ce raccord ?
Au catalogue : galvanisé, noir, peint. Les raccords EN 10253-1 en S235 existent noirs ou galvanisés, les raccords ASME B16.9 en A234 WPB sont livrés peints.
