ASME B16.9 · EN 10253-1
Dimensions des raccords à souder
Les cotes de nos coudes, tés, réductions, caps et fonds bombés, selon ASME B16.9 et EN 10253-1. Chaque tableau s’imprime ou s’enregistre en PDF.
Choisir un tableau

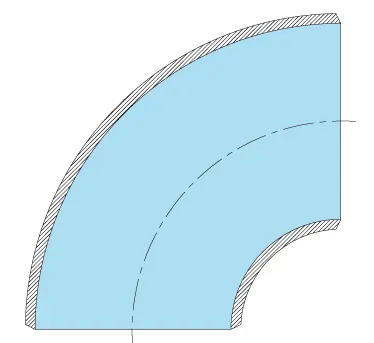

Encombrement des coudes à souder : ASME B16.9 et EN 10253-1L’encombrement d’un coude est sa cote centre-face : du centre de courbure au plan d’extrémité.

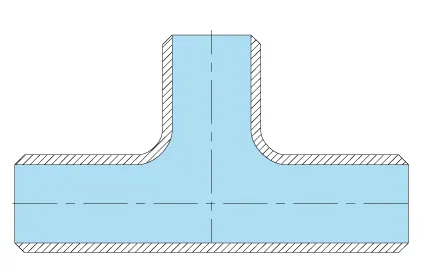

Dimensions des tés égaux à souder : ASME B16.9 et EN 10253-1Sur un té égal, la cote centre-face est la même sur les trois sorties.

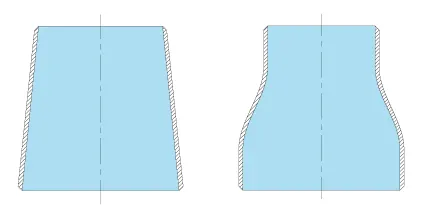

Dimensions des réductions à souder : ASME B16.9 et EN 10253-1En ASME B16.9, la longueur H ne dépend que du grand côté : 102 mm pour toute réduction 4".

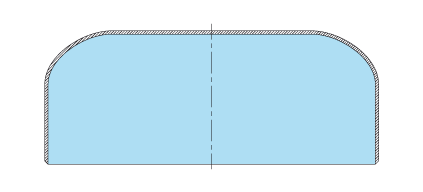

Dimensions des fonds bombés et caps à souder : ASME B16.9 et EN 10253-1En ASME B16.9, un cap mesure de 25 mm (½") à 102 mm (8") ; au-delà d’une épaisseur limite, la hauteur passe à E1.
Dimensions par taille
Coudes 90°
Coudes 45°
Réductions
